Mitkä tekniset tiedot määrittelevät luotettavan petrokemian prosessipumpun?

Optimaalisen valitseminen Petrokemian prosessipumppu vaatii syvällistä ymmärrystä virtausdynamiikasta, materiaalitieteestä ja alan vaatimustenmukaisuusstandardeista. Suunnittelun hankintatiimille ja laitosoperaattoreille tekniset spesifikaatiot määrittelevät käyttövarmuuden, huoltovälit ja kokonaiselinkaarikustannukset vaativissa kemikaalien käsittelyympäristöissä. Tämä kattava opas tutkii kriittisiä valintakriteerejä, vaatimustenmukaisuuskehyksiä ja kehittyneitä pumpputekniikoita, jotka on räätälöity teollisuussovelluksiin.

Toimialan standardit ja vaatimustenmukaisuuskehykset

API 610 vs. ANSI/ASME-standardit

Öljy- ja kemianteollisuus toimii tiukkojen laitestandardien mukaisesti, mikä takaa turvallisuuden ja vaihdettavuuden. Näiden kehysten välisen eron ymmärtäminen on olennaista spesifikaatioiden kehittämisessä.

API 610 -prosessipumpun tekniset tiedot ohjaa raskaita keskipakopumppuja öljy-, petrokemian- ja maakaasusovelluksissa. Tämä standardi korostaa vankkaa rakennetta ja erityisvaatimuksia:

• Ripustettavat (OH), laakereiden väliset (BB) ja pystysuoraan ripustetut (VS) pumpputyypit
• Laakereiden vähimmäiskesto 25 000 tuntia (3 vuotta) nimellisolosuhteissa
• Valetut teräs- tai metalliseoskotelot, joiden mitoitus on vähintään 50 psi yli suurimman sallitun käyttöpaineen
• Akselitiivistekammion mitat API 682 -mekaaniset tiivisteet

ANSI/ASME B73.1 -määritykset käsittelee vaakasuuntaisia pääteimupumppuja kemiallisiin sovelluksiin keskittyen:

• Mittojen vaihdettavuus eri valmistajien välillä
• Takaosan ulosvedettävä rakenne mahdollistaa roottorin irrottamisen häiritsemättä putkistoa
• Ulkoisen tiivisteen säätömahdollisuudet
• Painearvot on tyypillisesti rajoitettu arvoon 24 bar (350 psi) ja 300 °C (572 °F)

Laitteisiin, joissa käsitellään hiilivetyjä yli 150 °C:ssa tai yli 20 baarin paineissa, API 610 -prosessipumpun tekniset tiedot takaa tarvittavat turvamarginaalit ja materiaalin eheyden.

Materiaalin valinta syövyttäviä materiaaleja varten

Petrokemian ympäristöt vaativat tarkan materiaalin sovituksen katastrofaalisten vikojen estämiseksi. Yleisiä seosten teknisiä tietoja ovat:

• 316L ruostumatonta terästä : Vakio mietojen happojen ja kloridiympäristöjen alle 50 ppm
• CD4MCu (ASTM A890 Grade 1B) : Duplex ruostumaton teräs, joka tarjoaa erinomaisen pistesyöpymiskestävyyden (PREN > 33) merivesi- ja kloridipalveluihin
• Hastelloy C-276 : Nikkeli-molybdeeniseos hapettavaan ja pelkistävään ympäristöön, mukaan lukien märkä kloori ja rikkihappo
• Titaani luokka 2 : Poikkeuksellinen korroosionkestävyys kloridiympäristöissä, enintään 315 °C
• 2205/2507 duplex ruostumattomat teräkset : Kustannustehokkaita vaihtoehtoja superausteniittisille seoksille, joissa on PREN 35-40

Materiaalin valinnassa on otettava huomioon galvaaninen yhteensopivuus, kun erilaiset metallit joutuvat kosketuksiin prosessinesteiden kanssa samanaikaisesti.

Keskipakopumpun suunnittelukokoonpanot

Yliriippuva vs. laakereiden välinen järjestely

The keskipakopumppu kemiantehtaalle valinta riippuu pohjimmiltaan hydraulisista vaatimuksista ja huollon saavutettavuudesta.

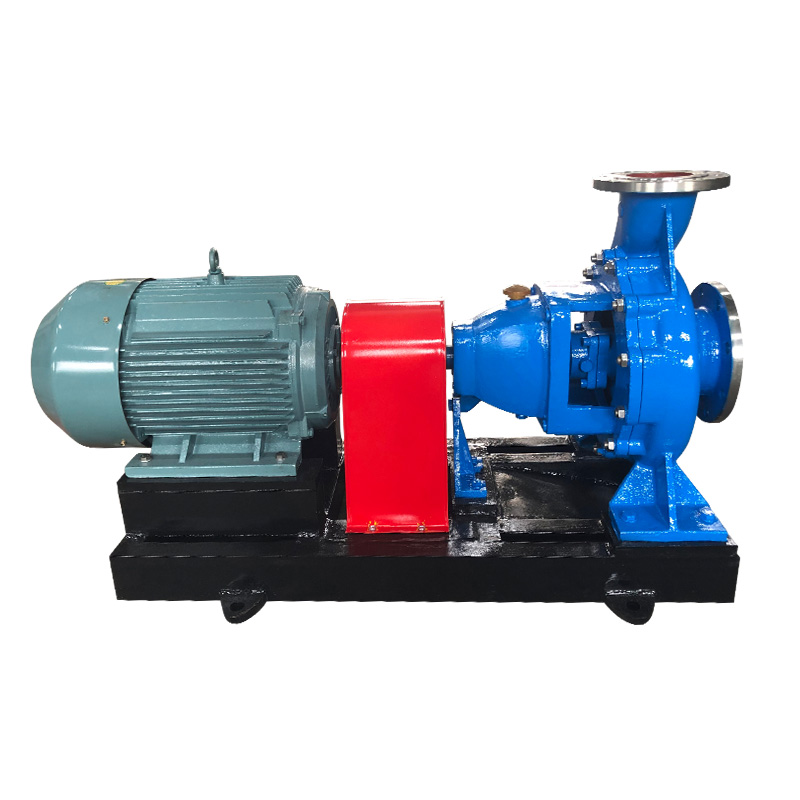

Yliriippuvat (OH) pumput aseta juoksupyörä akselin päähän ulokkeella laakereiden yli:

• Yksivaiheiset kokoonpanot jopa 300 metriin asti
• Kompakti jalanjälki vähentää perustan vaatimuksia
• Takaosan ulosvedettävä rakenne mahdollistaa roottorin irrottamisen häiritsemättä moottoria tai putkistoa
• Rajoitukset: Akselin taipumarajoitukset suurilla ominaisnopeuksilla

Laakereiden väliset (BB) pumput tue siipipyörä kahden laakeripesän väliin:

• Yksivaiheiset (BB1) tai monivaiheiset (BB3, BB4, BB5) kokoonpanot
• Aksiaalisesti jaetut kotelot mahdollistavat tarkastuksen häiritsemättä pääputkia
• Suurempi radiaalinen ja työntövoiman kantavuus
• Vaaditaan yli 1 000 m³/h virtauksille tai yli 400 metrin korkeuksille

Hydraulisen suorituskyvyn optimointi

Paras hyötysuhdepiste (BEP) määrittää pitkän aikavälin luotettavuuden. Toimiminen yli 80-110 % BEP-virrasta luo:

• Radiaaliset työntövoimat lisäävät laakerien kulumista
• Kierrätys aiheuttaa juoksupyörän kavitaatiota
• Akselin taipuma ylittää tiivistepinnan ulostulotoleranssit

Ominaisnopeuden (Ns) laskelmat ohjaavat juoksupyörän geometrian valintaa:

Ns = N × √Q / H^0,75

Missä N = pyörimisnopeus (rpm), Q = virtausnopeus (m³/h), H = nosto per vaihe (m)

• Ns 500-1 500: Radiaaliset siipipyörät korkeakorkeisiin, matalavirtaussovelluksiin
• Ns 1 500-5 000: Sekavirtaussiipipyörät kohtalaisiin sovelluksiin
• Ns 5 000 - 10 000: Aksiaalivirtaussiipipyörät korkean virtauksen matalakorkoisiin palveluihin

Tiivistystekniikat ja päästöjen valvonta

Mekaanisen tiivisteen kokoonpanot

Ympäristömääräykset ja turvallisuusvaatimukset ohjaavat edistyneitä tiivistysratkaisuja Petrokemian prosessipumppu sovelluksia.

Yksittäiset mekaaniset tiivisteet sopivat vaarattomille, myrkyttömälle palvelulle suunnitelman 11 (kierrätys pumpun tyhjennystilasta tiivistekammioon) tai suunnitelman 13 (kierrätys pumpun imuun) putkistojärjestelyillä.

Kaksi paineistamatonta tiivistettä (järjestely 2) tarjota varasuojaus vaarallisille nesteille käyttämällä Plan 52:ta (ulkoinen säiliö kiertokululla) tai Plan 53A (paineistettu sulkuneste).

Kaksoispainetiivisteet (järjestely 3) tarjoavat nollapäästöjä haihtuville orgaanisille yhdisteille (VOC) ja myrkyllisille kemikaaleille käyttämällä Plan 53B:tä (kiertosulkunestejärjestelmä) tai Plan 53C:tä (mäntäakun paineistus).

Magneettikäyttötekniikka

Magneettikäyttöinen petrokemian pumppu konfiguraatiot eliminoivat mekaaniset tiivisteet kokonaan synkronisen magneettikytkennän kautta:

• Suojakuori : Hastelloy C tai titaanirakenne, joka erottaa prosessinesteen ilmakehästä
• Magneettiset materiaalit : Samarium-koboltti (SmCo) lämpötiloihin 350 °C asti, neodyymi-rauta-boori (NdFeB) rajoitettu 150 °C
• Pyörrevirtahäviöt : Metalliset suojakuoret tuottavat lämpöä, joka vaatii kiertoa; ei-metalliset (keraamiset) kuoret eliminoivat häviöt, mutta rajoittavat paineluokituksia
• Suojaus kuivaksi : Vaaditaan katastrofaalisen vian estämiseksi kavitaatio- tai kuivakäytön aikana

Voimansiirron hyötysuhde vaihtelee 85-95 %, jolloin häviöt ilmenevät suojarakennuksen vaipan lämmittämisenä, joka vaatii 15-30°C lämpötilan nousulaskelmia.

Erikoissovellukset ja äärimmäiset olosuhteet

Korkean lämpötilan prosessisuunnittelu

Korkean lämpötilan prosessipumpun valmistaja ominaisuudet käsittelevät yli 400 °C:n lämpölaajenemishaasteita:

• Keskilinjan tuki : Säilyttää kohdistuksen lämpökasvun aikana, pakollinen yli 175 °C API 610:n mukaan
• Joustavat putkiliitokset : Kestää suuttimen kuormitukset siirtämättä liiallisia voimia pumpun koteloon
• Jäähdytystakit : Pidä laakeripesän lämpötila alle 80 °C käsitellessäsi nesteitä yli 300 °C
• Kuumakohdistusmenettelyt : Tarkista kytkimen kohdistus käyttölämpötilassa ensimmäisen kylmäkohdistuksen jälkeen

Lämpögradientin hallinta estää kriittisten tiivistekammion ja laakeripesän geometrioiden vääristymisen.

Kryogeeninen ja monivaiheinen käsittely

Nesteytetty maakaasu (LNG) ja kryogeeniset kemialliset palvelut edellyttävät:

• Laajennetut konepellin mallit : Eristä kylmä prosessineste ympäristön lämpötilan laakereista ja tiivisteistä
• Materiaalin haurauden tarkastus : Charpy-iskutestaus minimisuunnittelulämpötiloissa
• Kaasunkäsittelypyörät : Erikoistyyppiset induktorimallit tai avoimet siipipyörät, jotka hallitsevat 15-30 % kaasutilavuusosuuksia

Ylläpitostrategiat ja komponenttien hallinta

Ennakoiva ylläpidon toteutus

Kunnonvalvontatekniikat pidentävät kriittisten korjausten keskimääräistä aikaa (MTBR). Petrokemian prosessipumppu omaisuus:

• Tärinäanalyysi : ISO 10816 -nopeusrajat (4,5 mm/s suurilla pumpuilla, 7,1 mm/s pienemmillä yksiköillä) havaitsevat laakerin kulumisen ja juoksupyörän epätasapainon
• Tiivistekammion paineen/lämpötilan valvonta : Tiivisteen kulumisen tai huuhtelulinjan tukkeutumisen havaitseminen varhaisessa vaiheessa
• Nykyinen allekirjoitusanalyysi : Tunnistaa pumpun toimintapisteen poikkeaman BEP:stä moottorin kuormituksen vaihteluiden vuoksi
• Infrapuna-termografia : Paikantaa laakerin ylikuumenemisen ja voiteluhäiriöt

Varaosien varasto ja vaihdettavuus

ANSI kemikaalipumppujen korjausosat hyötyä mittastandardoinnista, joka mahdollistaa hankinnat useista lähteistä:

• Kriittiset varaosat : Akseli, laakerit, mekaaninen tiiviste, kotelon kulutusrenkaat, juoksupyörä (12-18 kuukauden toimitusajat erikoisseoksille)
• Suositeltavat varaosat : Tiivisteet, O-renkaat, tiivistepinnat, kytkentäelementit
• Capital varaosat : Täydellinen roottorikokoonpano, kotelo arvokkaisiin palveluihin

API 610 -pumput vaativat valmistajakohtaisia komponentteja räätälöidyn suunnittelun vuoksi, mikä edellyttää pitkäaikaisia toimittajasuhteita ja kattavia varaosasopimuksia.

Hankinta ja myyjän arviointi

Tarjouksen tekniset arviointikriteerit

Kattava toimittajaarviointi keskipakopumppu kemiantehtaalle hankinta sisältää:

• Hydraulinen tarkastus : Todettu suorituskykytestaus ISO 9906 luokan 1 tai 2 mukaan, mukaan lukien NPSH-tarkastus ja tärinän mittaus
• Materiaalin sertifiointi : Tehdastestiraportit (MTR), joissa on kemiallinen koostumus ja mekaaniset ominaisuudet, positiivinen materiaalitunnistus (PMI) kriittisille metalliseoksille
• Laadunhallinta : ISO 9001 -sertifiointi, hitsauspätevyys ASME Section IX, NDE-menettelyt (radiografia, ultraääni, väriaineen tunkeutumisaine)
• Dokumentaatio : API 610 datalehdet, suorituskykykäyrät, leikkauspiirustukset, huoltokäsikirjat, varaosaluettelot

Elinkaarikustannusanalyysi

Omistuskustannuslaskelmat asettavat energiankulutuksen ja ylläpidon etusijalle alkupääomainvestointeihin nähden:

LCC = C_alkuperäinen C_energia C_huolto C_tuotantohäviö - C_jäännös

Energiakustannukset muodostavat tyypillisesti 75-85 % jatkuvasti toimivien pumppujen elinkaaren kokonaiskustannuksista. Tehokkuustakaukset sopimussakkoineen (yleensä 0,5-1,0 % tehokkuussakkoja) suojaavat hankintojen etuja.

Yritysprofiili: Jiangsu Huanyu Chemical New Materials Co., Ltd.

Vuonna 1987 perustettu Jiangsu Huanyu Chemical New Materials Co., Ltd. toimii erikoistuneena valmistajana teollisuuspumppusektorilla ja työllistää yli 100 teknistä ja tuotantohenkilöstöä. Yritys integroi koneiden valmistuksen, lämpökäsittelyn, kylmätyöstön ja investointivalun ominaisuudet yhtenäiseen tuotantokehykseen.

Tuotevalikoimaan kuuluu yli kymmenen sarjaa kemikaalipumppuja, joissa on yli 300 eritelmää ja jotka on valmistettu erilaisista seosmateriaaleista, mukaan lukien 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titaani ja 2520 ruostumaton teräs. Päätuotelinjoja ovat yksivaiheiset yksiimuiset kemialliset keskipakopumput, nestepumput, pakkokiertopumput, fluorimuoviset keskipakopumput, magneettikäyttöinen petrokemian pumppu yksiköt, itseimevät pumput ja putkistopumput.

Nämä tuotekokoonpanot koskevat erilaisia ​​prosessiolosuhteita ja väliaineominaisuuksia kemiallisen käsittelyn, öljynjalostuksen, metallurgisten toimintojen, kemiallisten kuitujen tuotannon ja sähköntuotantoalojen välillä. Vientimarkkinoita ovat Laos, Thaimaa, Tansania, Malesia ja Venäjä, jotka tukevat kansainvälistä teollisuusinfrastruktuurin kehitystä.

Jangtse-joen varrella lähellä Jiangyin Jangtse-joen siltaa sijaitseva laitos ylläpitää strategisia logistiikkaetuja kotimaiseen ja kansainväliseen jakeluun.

Usein kysytyt kysymykset (FAQ)

Mikä erottaa API 610:n ANSI-pumppustandardeista petrokemian sovelluksissa?

API 610 -prosessipumpun tekniset tiedot edellyttävät raskaampaa rakennetta, korkeampia painearvoja (jopa 200 bar vs. 24 bar) ja erityisiä materiaalivaatimuksia jalostamopalveluille. API 610 vaatii valuteräksisen vähimmäisrakenteen, jäykän akselirakenteen, jonka L3/D4-suhde on alle 60, ja API 682 -mekaanisille tiivisteille mitoitetut tiivistekammiot. ANSI-pumput korostavat mittojen vaihdettavuutta ja taaksepäin vedettävää mallia yleiseen kemialliseen huoltoon alhaisemmilla paineilla. API 610 -yhteensopivuus on yleensä pakollista yli 150 °C:n hiilivedyille tai myrkyllisille palveluille.

Milloin magneettikäyttöiset pumput tulisi määrittää tavanomaisten suljettujen pumppujen sijaan?

Magneettikäyttöinen petrokemian pumppu valinta on tarkoitettu nollapäästövaatimuksille, myrkyllisille tai syöpää aiheuttaville nesteille (bentseeni, rikkivety), kalliille prosessinesteille, joissa vuoto merkitsee taloudellista menetystä, tai tyhjiöpalveluille, joissa ilman sisäänpääsy saastuttaa tuotetta. Rajoitukset sisältävät 85-95 %:n hyötysuhteen (verrattuna 95-98 %:iin perinteisillä pumpuilla), magneettiseen materiaalivalintaan perustuvat lämpötilarajoitukset (150°C NdFeB:lle, 350°C SmCo:lle) ja katastrofaalinen vikatila kuivana ajettaessa. Alkupääomakustannukset ovat 30-50 % korkeammat kuin tiivistetyt vaihtoehdot, mikä on perusteltua eliminoidun tiivisteen huollon ja ympäristön vaatimusten vuoksi.

Kuinka valitsen materiaalit runsaasti kloridia sisältäviin petrokemian ympäristöihin?

Materiaalin valinta edellyttää Pitting Resistance Equivalent Number (PREN = %Cr 3,3×%Mo 16×%N) laskemista. Kloridipitoisuuksille alle 1000 ppm alle 60°C:n lämpötiloissa riittää 316L (PREN ~24). Kohtalaiset kloridit (1 000-10 000 ppm) vaativat 2205 dupleksia (PREN 35) tai 904L superausteniittista (PREN 34). Vaikeat ympäristöt, joissa kloridipitoisuus ylittää 10 000 ppm tai yli 100 °C lämpötila, vaativat 2507 duplex (PREN 40), Hastelloy C-276 (PREN 65) tai titaani. Korkean lämpötilan prosessipumpun valmistaja Asiakirjoissa on tarkistettava pyörivien kokoonpanojen ruostumattomasta teräksestä valmistettujen duplex-osien repeytymisenkestävyys.

Millaisia ​​huoltovälejä on odotettavissa oikein määritellyille petrokemian pumppuille?

Keskimääräinen korjausten välinen aika (MTBR) 48–60 kuukauden tavoitteet ovat saavutettavissa asianmukaisella spesifikaatiolla ja toiminnalla. Kriittisiä tekijöitä ovat toimiminen 80–110 %:n sisällä parhaasta tehokkuudesta, NPSH-marginaalien pitäminen yli 1,5 metrin (tai NPSHA > 1,3 × NPSHR) tasolla, tärinänopeuksien seuranta ISO 10816 -standardin mukaisesti ja API 682 -yhteensopivien tiivistetukijärjestelmien käyttöönotto. ANSI kemikaalipumppujen korjausosat saatavuus ja standardointi vähentävät korjausajat 8–24 tuntiin verrattuna 48–72 tuntiin mukautetuissa API 610 -yksiköissä. Ennakoiva huolto tärinäanalyysin ja termografian avulla estää katastrofaaliset viat.

Kuinka varmistan pumpun tehokkuuden takuut hankinnan aikana?

Vaadi todistettua suorituskykytestausta ISO 9906 Grade 1 (suurempi tarkkuus) tai Grade 2 (standardihyväksyntä) mukaisesti valmistajan tiloissa. Testauksen on katettava koko toiminta-alue sammutuksesta loppumiseen, ja tarkistetaan nostokorkeus, virtaus, teho, NPSH-vaatimukset ja tärinätasot. API 610:n hyväksyttäviä toleransseja ovat: pää ±3 % BEP:ssä, tehokkuus 0 % negatiivinen toleranssi (ei vähennystä takuusta) ja NPSHR 0 % (ei lisäystä takuusta). Sisällytä sopimussakkolausekkeet, joissa määritellään 0,5–1,0 % pumpun hinnasta 1 %:n tehokkuusvajetta kohden. varten keskipakopumppu kemiantehtaalle sovelluksissa, pyydä johdon ja veden välistä tehokkuutta, mukaan lukien moottori- ja siirtohäviöt tarkkoja käyttökustannusennusteita varten.

Viitteet

• American Petroleum Institute. (2010). API-standardi 610: Keskipakopumput öljy-, petrokemian- ja maakaasuteollisuudelle (11. painos). Washington, DC: API Publishing Services.
• American Society of Mechanical Engineers. (2012). ASME B73.1-2012: Vaakapäiden imukeskipakopumppujen eritelmät kemiallisiin prosesseihin . New York: ASME.
• American Society of Mechanical Engineers. (2019). ASME Osa IX: Hitsaus-, juotto- ja sulatusvaatimukset . New York: ASME.
• Euroopan standardointikomitea. (2012). EN ISO 9906:2012: Rotodynaamiset pumput — Hydraulisen suorituskyvyn hyväksyntätestit — Luokat 1, 2 ja 3 . Bryssel: CEN.
• Hydraulinen instituutti. (2014). ANSI/HI 9.6.3-2012: Rotodynaamiset (keskipako- ja pysty-) pumput — ohje sallitulle käyttöalueelle . Parsippany, NJ: Hydraulic Institute.
• Kansainvälinen standardointijärjestö. (2016). ISO 10816-7:2009: Mekaaninen tärinä. Koneen tärinän arviointi mittaamalla ei-pyöriviä osia. Osa 7: Rotodynaamiset pumput teollisiin sovelluksiin . Geneve: ISO.
• Karassik, I. J., Messina, J. P., Cooper, P. ja Heald, C. C. (2008). Pumpun käsikirja (4. painos). New York: McGraw-Hill.
• Lobanoff, V. S. ja Ross, R. R. (1992). Keskipakopumput: suunnittelu ja käyttö (2. painos). Boston: Butterworth-Heinemann.
• Stepanoff, A. J. (1957). Keskipako- ja aksiaalivirtauspumput: teoria, suunnittelu ja sovellus (2. painos). New York: John Wiley & Sons.
