1. Magneettisen kytkimen innovatiivinen suunnittelu

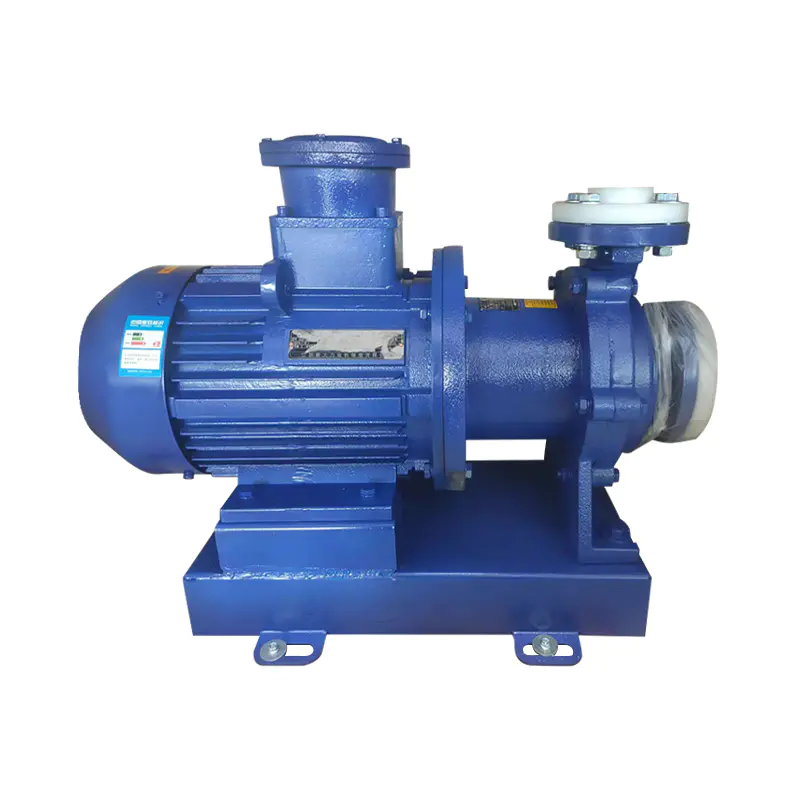

Magneettinen kytkentä on ydinkomponentti CQB tavallinen magneettinen pumppu . Se toteuttaa moottorin ja pumpun rungon välisen voimansiirron ja ylläpitää täydellistä eristystä näiden kahden välillä. Tämä malli välttää kitkan, kulumisen tai ikääntymisen aiheuttaman vuotoongelman perinteisen pumpun akselitiivisteessä parantaen siten pumpun turvallisuutta ja luotettavuutta.
Magneettinen kytkentä koostuu yleensä kahdesta sisä- ja ulommasta magneettisesta roottorista. Sisäinen magneettinen roottori on kytketty moottorin akseliin ja ulompi magneettinen roottori on kytketty pumpun akseliin. Kun moottori käynnistyy, magneettisen roottorin pyörimisen tuottama magneettikenttä siirretään ulompaan magneettiseen roottoriin ilmavälin läpi, ajaen siten pumpun akselin kiertämään. Tämä malli ei vain eliminoi vuotojen riskiä akselin tiivisteessä, vaan myös vähentää kitkan aiheuttamaa lämpöä ja kulumista, pidentäen laitteiden käyttöiän käyttöä.
Magneettisen kytkimen suorituskyvyn parantamiseksi suunnittelijat käyttävät yleensä korkean suorituskyvyn pysyviä magneettimateriaaleja, kuten neodyymirauta booria. Näillä materiaaleilla on vahva magneettinen voima ja korkea lämpötilankestävyys, mikä voi varmistaa magneettisen siirron stabiilisuuden ja luotettavuuden. Magneettisen kytkennän ilmarako on myös valvottava tarkasti sen varmistamiseksi, että magneettisen voimansiirron tehokkuus on maksimoitu.
2.
Toinen CQB -magneettisen pumpun pääominaisuus on akselin tiivisteettömä muotoilu. Perinteiset pumput vaativat yleensä tiivisteitä akselin tiivisteessä nestemäisten vuotojen estämiseksi. Akselin tiiviste on usein tärkein pumpun vuotolähde, joka ei vain vaikuta pumpun suorituskykyyn, vaan myös saastuttaa ympäristön.
Akselin tiivisteettömä muotoilu saavuttaa täydellisen eristyksen moottorin ja pumpun rungon välillä magneettisen kytkennän läpi, poistaen siten vuotoriskin akselin tiivisteessä. Tämä malli ei vain paranna pumpun turvallisuutta ja luotettavuutta, vaan myös yksinkertaistaa laitteiden huoltoprosessia. Koska akselin tiivistettä ei tarvitse korvata säännöllisesti, laitteiden huoltokustannukset ja aika vähenevät.
3. virtauskomponenttien optimoitu suunnittelu
Virtauskomponentit ovat CQB-magneettikomponentteja, jotka koskettavat väliainetta suoraan, mukaan lukien pumpun runko, juoksupyörä ja opas. Näiden komponenttien suunnittelu on ratkaisevan tärkeä pumpun suorituskyvyn ja luotettavuuden kannalta.
Pumpun rungon suunnittelussa virtaviivaista rakennetta käytetään yleensä vähentämään nesteen resistantia ja parantamaan pumpun päätä ja tehokkuutta. Pumpun rungon materiaali on myös valittava väliaineen ominaisuuksien mukaan sen korroosionkestävyyden ja kulutuskestävyyden varmistamiseksi.
Juoksupyörä on yksi pumpun ydinkomponenteista, ja sen suunnittelu vaikuttaa suoraan pumpun päähän, virtausnopeuteen ja tehokkuuteen. Juoksupyörän suorituskyvyn optimoimiseksi suunnittelijat yleensä käyttävät edistyneitä nestedynamiikkaohjelmistoja simulaatioanalyysiin optimaalisen juoksupyörän muodon ja terien lukumäärän määrittämiseksi. Juoksupyörän materiaali on myös valittava väliaineen syövyttävyyden mukaan sen pitkäaikaisen vakaan toiminnan varmistamiseksi.
Opas -siipiä käytetään ohjaamaan nesteen juoksupyörän poistoaukosta pumpun poistoon, vähentämään nesteen pyörreä ja turbulenssia ja parantamaan pumpun tehokkuutta ja stabiilisuutta. Opas -siipien suunnittelussa on myös otettava huomioon väliaineen ominaisuudet ja virtausvaatimukset sen optimaalisen ohjausvaikutuksen varmistamiseksi.
4. Turvallisuussuojaustoimenpiteet
CQB -magneettisen pumpun turvallisen käytön varmistamiseksi suunnittelijan on myös otettava huomioon rakenteessa olevat turvallisuussuojaustoimenpiteet.
Lämpötila -anturit ja paineanturit vaaditaan yleensä pumpun rungossa pumpun rungon lämpötilan ja paineen seuraamiseksi reaaliajassa. Kun lämpötila tai paine ylittää asetetun arvon, anturi lähettää hälytyssignaalin ja sammuu automaattisesti laitteiden vaurioiden tai turvallisuusonnettomuuksien estämiseksi.
Magneettisen kytkennän estämiseksi ylikuormituksen vuoksi suunnittelijan on myös asetettava ylikuormitussuojauslaite moottorille. Kun moottorin kuorma ylittää nimellisarvonsa, ylikuormitussuojauslaite katkaisee virtalähteen automaattisesti magneettisen kytkennän ja moottorin suojaamiseksi vaurioilta.
Operaattorin turvallisuuden varmistamiseksi pumpun rungossa vaaditaan tarvittavat suojalaitteet ja varoitusmerkit. Venttiilit ja suodattimet asetetaan pumpun tulo- ja poistoaukkoon estääkseen väliaineen epäpuhtaudet vahingoittamasta pumppua; Varoitusmerkit asetetaan pumpun runkoon muistuttamaan operaattoreita kiinnittämään huomiota turvallisuusasioihin ja toiminta -eritelmiin.
